常见金属硬度及检测方法

硬度是衡量金属材料软硬程度的一项重要的性能指针，是材料抵抗弹性变形、塑性变形或破坏的能力。

金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，常见金属硬度有

维氏硬度(HV)、

洛氏硬度(HR)、

布氏硬度(HB)等，其中以HB、HRC及HV较为常用。

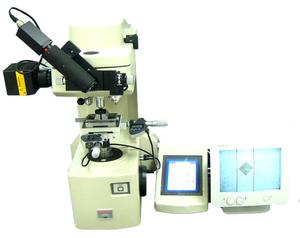

a、维氏硬度(HV)

维氏硬度计测量范围宽广，可以测量工业上所用到的几乎全部金属材料，从很软的材料(几个维氏硬度单位)到很硬的材料(3000个维氏硬度单位)都可测量。

测试方法：

维氏硬度，是指用一个相对面间夹角为136度的金刚石四棱锥体压头，在规定载荷F作用下压入被测试样表面，保持定时间后卸除载荷，测量压痕对角线长度d，进而计算出压痕表面积，最后求出压痕表面积上的平均压力，即为金属的维氏硬度值，用符号HV表示。报告维氏硬度值的标准格式为xHVy。例如185HV5中，185是维氏硬度值，5指的是测量所用的负荷值。

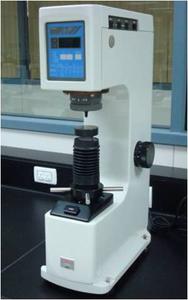

b、洛氏硬度（HR）

测试方法：

试验方法是用一个顶角为120度的金刚石圆锥体或直径为1.5875mm/3.175mm/6.35mm/12.7mm的钢球，在一定载荷下压入被测材料表面，由压痕深度求出材料的硬度。最常用的三种标尺为A、B、C，即HRA、HRB、HRC，要根据实验材料硬度的不同，选用不同硬度范围的标尺来表示

HRA是采用60Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如:钢材薄板、硬质合金。

HRB 是采用100Kg载荷和直径1.5875mm淬硬的钢球求得的硬度，用于硬度较低的材料。例如:软钢、有色金属、退火钢等。

HRC 是采用150Kg载荷和钻石锥压入器求得的硬度，用于硬度较高的材料。例如:淬火钢、铸铁等。

其表示方法为硬度数据+硬度符号，如50HRC。

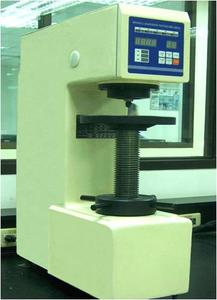

c、布氏硬度(HB)

布氏硬度测量法适用于铸铁、非铁合金、各种退火及调质的钢材，不宜测定太硬、太小、太薄和表面不允许有较大压痕的试样或工件。

测试方法：

把直径为D(mm)的淬火钢球或硬质合金球压入被测金属的表面，保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d(mm)，然后按公式求出布氏硬度HB值。

HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料；

如：530HBW5/750/20表示用直径5mm的硬质合金球，在7355N(750kgf)的试验载荷作用下，保持20s时测得的布氏硬度值为530。

优尔鸿信检测拥有国家认可的CMA和CNAS资质，可为企业提供专业的金属材料及零部件检测服务。
